Evaporadores
¿Qué es un Evaporador?

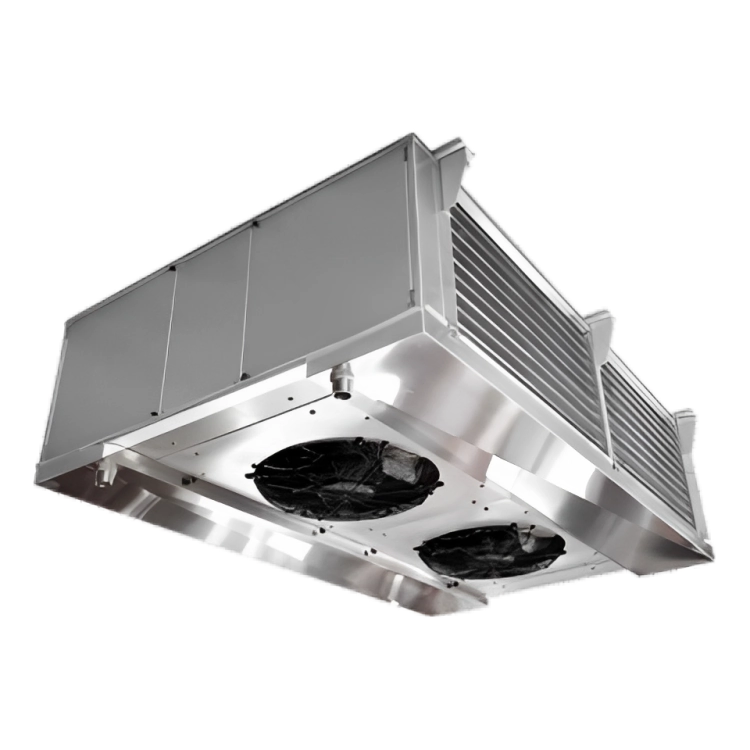

Los evaporadores de CO2 son la mejor alternativa del mercado de la refrigeración para responder a los retos ambientales. Gracias a la utilización del CO2 como refrigerante, se eliminan riesgos como el efecto invernadero, causados por numerosos refrigerantes utilizados en los sistemas de refrigeración.

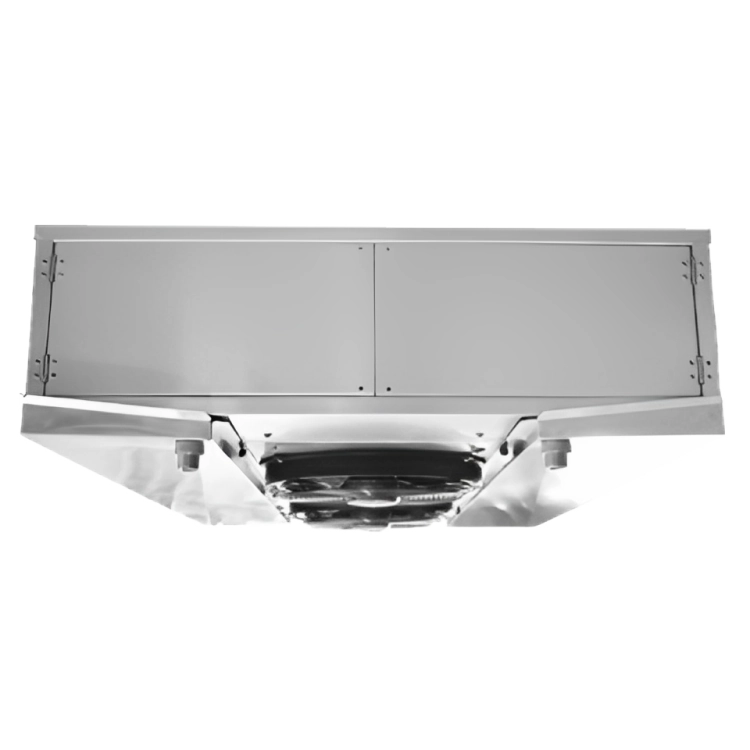

Los Evaporadores de Inditer
Poseen una estructura compacta, adquiriendo una gran robustez y resistencia a la corrosión al estar construidos en aluminio. En todos los equipos se disponen de doble bandeja de condensado para evitar condensaciones
La batería de intercambio está construida con tubo de cobre de alta calidad, cumpliendo con los más estrictos requerimientos de seguridad necesarios en instalaciones con CO2 hasta 60 bar (opcionalmente 80 bar).
Las aletas son de aluminio con perfil “V Bafle” de alto rendimiento y expansionada mecánicamente para un control perfecto entre aleta y tubo. .
Ventiladores son de motor AC y EC cubriendo el rango desde Ø250, hasta Ø350 en tensión monofásica y desde Ø400 hasta Ø910 en tensión trifásica.
Resistencias de 230 V, para el desescarche eléctrico, fabricadas en acero inoxidable. Se encuentran sometidas a un proceso de vulcanizado en sus terminales para evitar derivaciones.
Estándares de la gama:
- Estructura para montaje suspendido del techo horizontalmente, recomendación de soportes antivibratorios (no incluidos)
- Chasis y envolvente fabricada en chapa de aluminio protegido
- Puertas laterales abatibles
- Bandeja de condensados interior
- Bandeja de condensados exterior abatible
- Desagüe macho rosca gas en aluminio (desde 1” hasta 3”)
- Bisagras y tornillería en acero inoxidable.
- Tiradores y accesorios de cierre acabado en polímero negro de alta densidad.

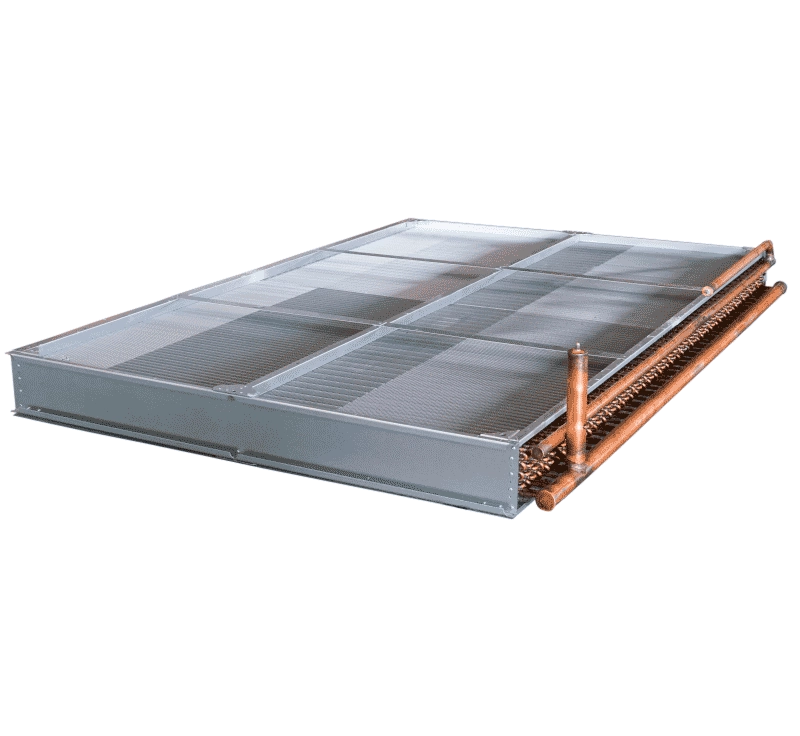

- INTERCAMBIADORES TERMICOS construidos en tubos de cobre y aletas de aluminio con perfil tipo «V-BAFLE».
- Colectores en cobre, conexión para soldar, salidas por lado izquierdo trasero mirando al ventilador.
- Distribuidor de líquido de latón tipo Venturi, sujeción mediante abrazadera de polímero de alta densidad.
- Intercambiador presurizado con conexiones cerradas y obús situado en la conexión de salida.
- Presión de diseño (PS) desde 30 bar hasta 60 bar.
- Aptos para todos los refrigerantes, HFC, HFCO, A2L, y CO2.
- Ventiladores Axiales con álabes aerodinámicos de alta eficiencia y motor AC, grado de protección IP54 y rejilla de protección.
- Temperaturas de trabajo desde -40ºC hasta 60ºC
- Tensiones de alimentación I-230v, III-400v, 50Hz
- Caja de bornas para alimentación de ventiladores ubicada en el interior del equipo, lateral derecho mirando al ventilador.
- Desescarche por aire
- Expedición de equipos sobre pallet retractilado. (soportes de apoyo desmontables)
Opcionales disponibles:
- Tratamiento de pintura anticorrosión
- Envolvente en acero inoxidable
- Bandeja de condensados exterior abatible con aislamiento anticondensación.
- Conversor de acero inoxidable para conexión hidráulica.
- Desescarche Eléctrico
- Desescarche por Gas Caliente
- Desescarche por ducha de agua
- Descharche por glicol caliente
- Resistencias de aro para desescarche de ventiladores
- Ventiladores EC
- Ventiladores de bajo nivel sonoro
- Streamer o director de flujo
- Seccionador de corte para mantenimiento por ventilador
- Embalaje con jaula de madera fitosanitaria + retractilado. (soportes de apoyo desmontables)
• Gama comercial desde Ø250mm hasta Ø350mm
• Desde 1 hasta 5 ventiladores
• Potencias desde 300 W hasta 1200 W
• Pasos de aleta disponibles 3.5, 6, 7 y 8mm
• Flujo de aire impelente
• Ventiladores AC, I-230v 50Hz
• Dimensiones:
o Ancho desde 470mm hasta 540mm (C)
o Longitudes desde 665mm hasta 2500mm (A)
o Altura desde 250mm hasta 320mm (B)
• Gama comercial desde Ø300mm hasta Ø500mm
• Gama industrial desde Ø630mm hasta Ø800mm
• Desde 1 hasta 5 ventiladores
• Potencias desde 1,5 kW hasta 160 kW
• Pasos de aleta disponibles 4, 6, 7, 8, 9, 10 y 12mm
• Flujo de aire aspirante
• Ventiladores AC, I-230v 50Hz, III-400V 50Hz
• Dimensiones:
o Ancho desde 400mm hasta 800mm (C)
o Longitudes desde 860mm hasta 7000mm (A)
o Altura desde 450mm hasta 1420mm (B)
• Gama comercial desde Ø300mm hasta Ø500mm
• Gama industrial desde Ø630mm hasta Ø800mm
• Desde 1 hasta 5 ventiladores
• Potencias desde 1,0 kW hasta 170 kW
• Pasos de aleta disponibles 3.5, 4, 6, 7 y 8mm
• Flujo de aire impelente
• Ventiladores AC, I-230v 50Hz, III-400V 50Hz
• Dimensiones:
o Ancho desde 985mm hasta 1840mm (C)
o Longitudes desde 830mm hasta 6800mm (A)
o Altura desde 350mm hasta 830mm (B)

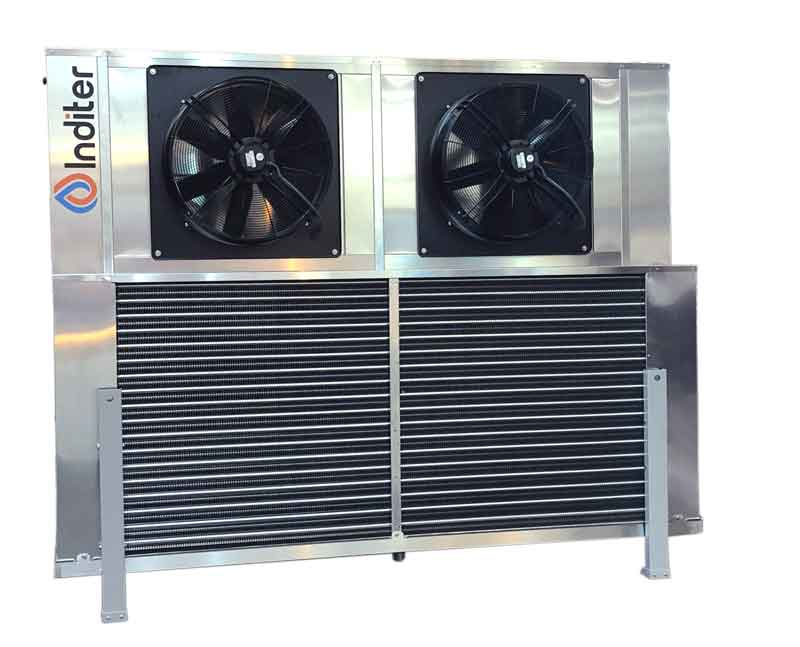

• Ventiladores Ø500mm Ø630mm y Ø800mm
• Desde 1 hasta 5 ventiladores
• Potencias desde 12 kW hasta 135 kW
• Pasos de aleta disponibles 6, 7, 8, 9, 10 y 12mm
• Flujo de aire circular desde frontal
• Ventiladores AC III-400V 50Hz
• Soportes de apoyo regulables en altura, acabado en galvanizado pintado RAL7004
• Dimensiones:
o Ancho desde 850mm hasta 1000mm (C)
o Longitudes desde 2200mm hasta 6900mm (A)
o Altura desde 1760mm hasta 2640mm (B)
• Ventiladores Ø500mm Ø630mm y Ø800mm
• Desde 4 hasta 10 ventiladores
• Potencias desde 25 kW hasta 270 kW
• Pasos de aleta disponibles 6, 7, 8, 9, 10 y 12mm
• Flujo de aire aspirante
• Ventiladores AC III-400V 50Hz
• Soportes de apoyo regulables en altura, acabado en galvanizado pintado RAL7004
• Dimensiones:
o Ancho desde 760mm hasta 910mm (C)
o Longitudes desde 2200mm hasta 6900mm (A)
o Altura desde 1840mm hasta 2980mm (B)
Características
En Inditer no dejamos nada al azar. Gracias a ello, nuestros productos tienen características que cuidan el planeta, disminuyendo el gasto energético y haciéndolos más eficientes:
